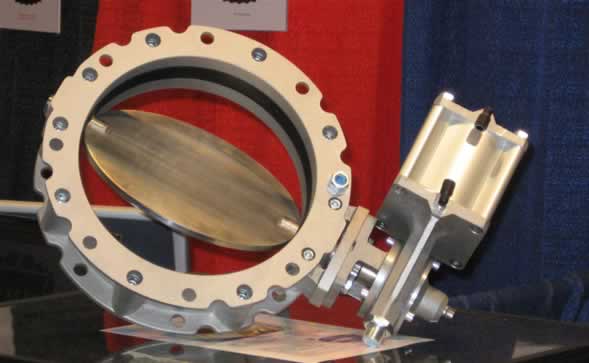

VALVULA de MARIPOSA

La Válvula Mariposa Powtek BV ha sido diseñada para aplicaciones de granel seco.
Es ideal para silos, bines y tolvas que contienen polvo o pellets.
Puede ser operada con accionador neumático o con palanca manual.
Rango de tamaños entre 6" y por encima de 12”

Ventajas

Durabilidad
Al tener un plato de acero inoxidable, no se afectará por la humedad ni se oxidará en ningún momento.
No contamina el producto
No hay pintura que se pueda desprender como ocurre con un plato de acero fundido ni tampoco habrá mezcla de particulas de polímeros con el producto tal como courre con los platos de poliuretano.
Flexibilidad
Por estar compuesto de módulos, es rápido y fácil convertir una BV2 en una BV1 y viceversa.
Fácil Mantenimiento
Como la válvula está hecha de dos tapas, el sello se puede reemplazar rápidamente sin necesidad de una herramienta especial.

OPCIONES DISPONIBLES

BV2 Con flanche doble para conexiones
intermedias.

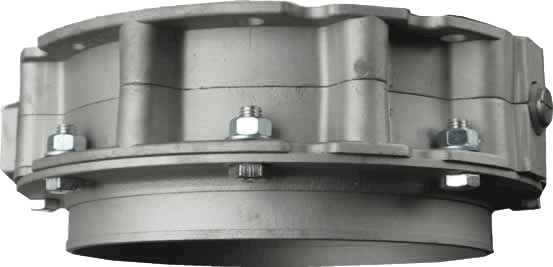

BV1 Con un flanche en la parte superior y
una boca en la parte inferior para conexiones
flexibles o de caucho como las usadas en aquellas aplicaciones de dosificación

DIMENSIONES

MODELO

A

B

C

D(BV1)

E

F

F(BV1)

G

H

N

Peso

Numero orificios

BV2 - 6

5-7/8"

7- 7/8"

8.98"

6.42"

11.41"

3.03"

4.53"

1.38"

22x19

4x0.55"

12 lbs

4

BV2 - 8

7-7/8"

9-3/4"

10.95"

8.39"

13.38"

3.03"

4.53"

1.38"

22x19

4x0.55"

14 lbs

4

BV2-10

9-3/4"

11-3/4"

12.91"

10.35"

15.35"

3.03"

4.53"

1.38"

22x19

8x0.55"

18 lbs

8

BV2-12

11-3/4"

13-3/4"

14.89"

12.32"

17.32"

3.03"

4.53"

1.38"

22x19

8x0.55"

23 lbs

8

Acople Fuerte
La conexión estriada puede soportar un torque
más alto que un acople pernado.
No hay tornillos que se puedan desprender.

Para que el accionador neumático funcione apropiadamente, se requerirán las siguientes partes: Válvula solenoide W5BSP80 5 vías - NO -1/8” Bobina = 110, 220 or 24 volts Para que el operador pueda monitorear que el accionador está trabajando correctamente, se recomienda tambien instalarle un switche de tope.

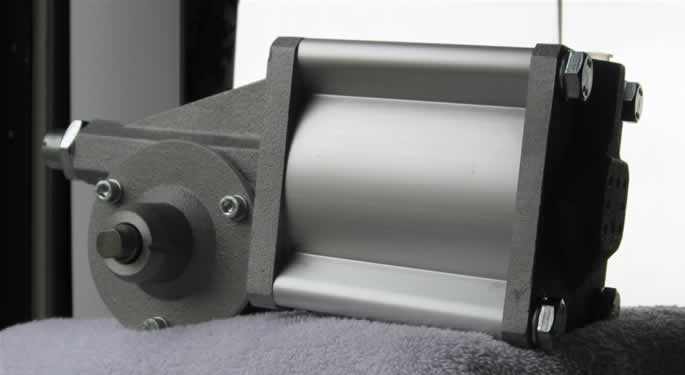

Palanca Manual	Accionador Neumatico

*Accionador neumatico y palanca manual son intercambiables*

MODELO	MODELO DE ACCIONADOR NEUMATICO	PALANCA MANUAL	SOLENOIDE Y BOBINA	SWITCHE DE TOPE (OPCIONAL)
BV2 - 6	PA 80	MA 4	W5BSP80	LS-122
BV2 - 8	PA 80	MA 4	W5BSP80	LS-122
BV2-10	PA 100	MA 4	W5BSP80	LS-122
BV2-12	PA 100	MA 4	W5BSP80	LS-122
