VIBRADORES PARA CONCRETO CR
LOS VIBRADORES DE RODILLOS DOBLESSON IDEALES PARA APLICACIONES QUE REQUIEREN ALTA FRECUENCIA Y ALTA FUERZA
LOS MODELOS CR VIENEN PARA SER MONTADOS EN UNA CUNA SOPORTE CON PERNO.
LOS MODELOS DR VIENEN CON BASE PARA FIJAR CON TORNILLOS.
En las aplicaciones con prefabricados de concreto, los vibradores de rodillo doble dejan los agregados grandes relativamente quietos, minimizando cualquier oportunidad de segregación. Al mover solamente los finos de la mezcla y al liberar el aire atrapado, ayudan a producir un concreto de más alta densidad
La fuerza ponderosa de estos vibradores permite a vaciado de hormigón más veloz mientras la alta frecuencia produce un acabado superficial superior
| FICHA TECNICA |
||||||||
| MODELO | DESBALANCE | FRECUENCIA | FUERZA CENTRIFUGA |
CONSUMO de AIRE |
PESO | |||
| 60 PSI | 90 PSI | 60 PSI | 90 PSI | 60 PSI | 90 PSI | |||
| inch-lbs | vpm | vpm | lbs | lbs | cfm | cfm | lbs | |
|
CR 5500
|
1.6
|
7000
|
9000
|
2500
|
5500
|
52
|
59
|
33
|
|
CR 6500
|
3.3
|
5000
|
7500
|
3500
|
6500
|
49
|
57
|
38
|
|
CR 7800
|
5.2
|
3000
|
5000
|
3500
|
7500
|
46
|
51
|
40
|
|
DR 5500
|
1.6
|
7000
|
9000
|
2500
|
5500
|
54
|
59
|
37
|
|
DR 6500
|
3.3
|
5000
|
7500
|
3500
|
6500
|
49
|
57
|
40
|
|
DR 7800
|
5.2
|
3000
|
5000
|
3500
|
7500
|
46
|
51
|
45
|
|
DETALLES CONSTRUCTIVOS
|
|
| Tipos de desbalance: | 2 x Rodillos de acero esmerilado (5500-6500) |
| Lubricación: | Recomendada (si el ambiente es limpio) |
| Suministro de aire comprimido: |
desde 60 hasta 90 PSI (2 to 6 bar) |
| Tipo de Aire: |
Limpio; El uso de un filtro (40 micrones o mejor) alargará la vida útil |
| Carcasa |
Hierro Fundido |
| Tapas: | Tapas de acero esmerilado |
| Temperatura maxima: |
400°F (200°C) |
| Rango de nivel de ruido: | 100 dBA |
| Tamaño del orificio del acople para aire: | 5/8" (tipo A) |
| Tamaño de la rosca del acople para aire: | M-30 (tipo A) |

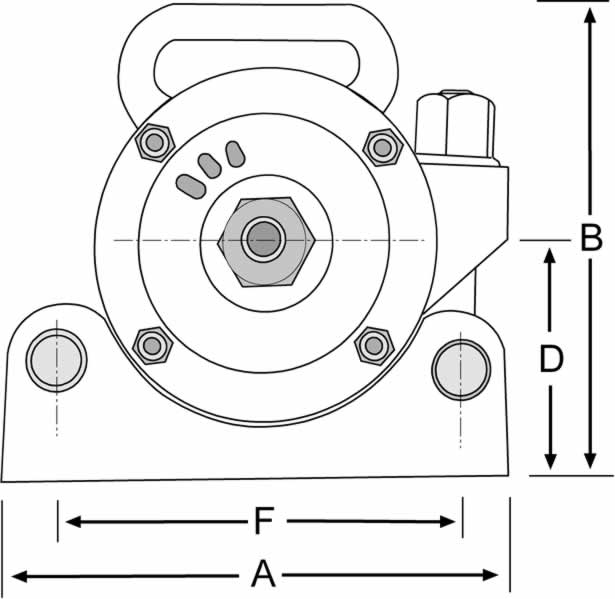

| DIMENSIONES CR |
|||||||
| MODELO | A | B | C |
D |
E | Montura | Peso (libras) |
|
CR 5500
|
9.6" | 9.0" | 7.0" | 4.25" | 3.75" | M-23 | 33 |
|
CR 6500
|
9.6" | 9.0" | 7.0" | 4.25" | 3.75" | M-23 | 39 |
|
CR 7800
|
9.6" | 9.0" | 7.0" | 4.25" | 3.75" | M-23 | 42 |

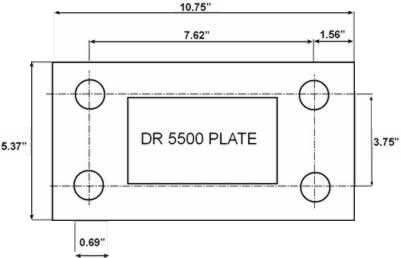

DIMENSIONES DR
 |
 |
 |
Ventajas de los vibradores de rodillo
• Larga vida.
• No requieren mantenimiento.
• No tiene componentes eléctricos para conectar.
• Fácil de montar, almacenar y mover entre formaletas.
Porqué el vibrador de rodillo modelo 5500 resulta ideal para aplicaciones de pretensado!
El mayor porcentaje de aire que queda atrapado en el concreto se aloja más cerca de las partículas fina que de las partículas gruesas. El CR 5500 trabaja en una frecuencia entre 7000 a 10000 r.p.m. Esta velocidad resulta ideal para agitar las partículas finas, asegurando el esparcimiento de la película de concreto sobre todos los grandes agregados.
Los vibradores de doble rodillo dejan prácticamente quietos los agregados de gran tamaño evitando segregación. Solo vibran las partículas finas de la mezcla. La remoción del aire atrapado en la mezcla es total.
La densidad del concreto se incrementa.
El acabado de la superficie se considera óptimo.
